高频DC/DC变换器
计划概述
基于GD32F303的高频DC/DC变换器解决计划
车载充电器（OBC）是电动汽车和混淆动力汽车的主要组成部分(HEV)，，，通常由一个AC/DC(功率因数校正电路)和一个隔离式DC/DC转换器组成。。。。随着电池容量增添带来的车内空间和散热需求，，，对OBC提出了更高的功率密度和转换效率要求。。。。� ？？泶�(WBG)功率器件的手艺生长和应用，，，例如碳化硅(SiC)器件和氮化镓(GaN)器件，，，因其更高的开关速率、更低的开关消耗以及更低的导通电阻温度依赖性，，，在许多场合已经成为古板硅(Si)器件的优越替换品。。。。
果博官网推出基于GD32 MCU的多款CLLC(电容-电感-变压器-电感-电容)电路拓扑，，，具有对称谐振腔和软开关特征以及更高频率事情的能力，，，是实现OBC高效、高功率密度的优异选择。。。。
计划优势及软件系统框架
计划优势
接纳GD32F303RCT6微控制器：得益于PWM准时与ADC采样的高精度，，，使得CLLC将设计频率提高到500kHz在数字控制的可实现性上，，，酿成了可能，，，从而为整机系统的高功率密度和高效率综合优化提供了控制包管
GD32F303精准的PWM边沿控制：接纳无传感器的同步整流控制手艺，，，可进一步镌汰整机的硬件本钱。。。。独吞专利支持的平面磁集成优化计划：有用提升了整机系统效率，，，同时磁性元件接纳PCB绕组镌汰了人工绕制变压器的人力本钱。。。。
软件系统框架
2个PWM高区分率PWM中止，，，最大准时频率600kHz。。。。要求具有精准的对上升沿和下降沿的控制。。。。
8路12位ADC采样，，，划分用于采样输入电压、输入电流、原边谐振电流、输出电压、输出电流、副边谐振电流，，，原边谐振电容电压、副边谐振电容电压。。。。
2个通俗准时器TIMER，，，用于控制逻辑准时。。。。
CAN总线通讯用于系统状态监测。。。。

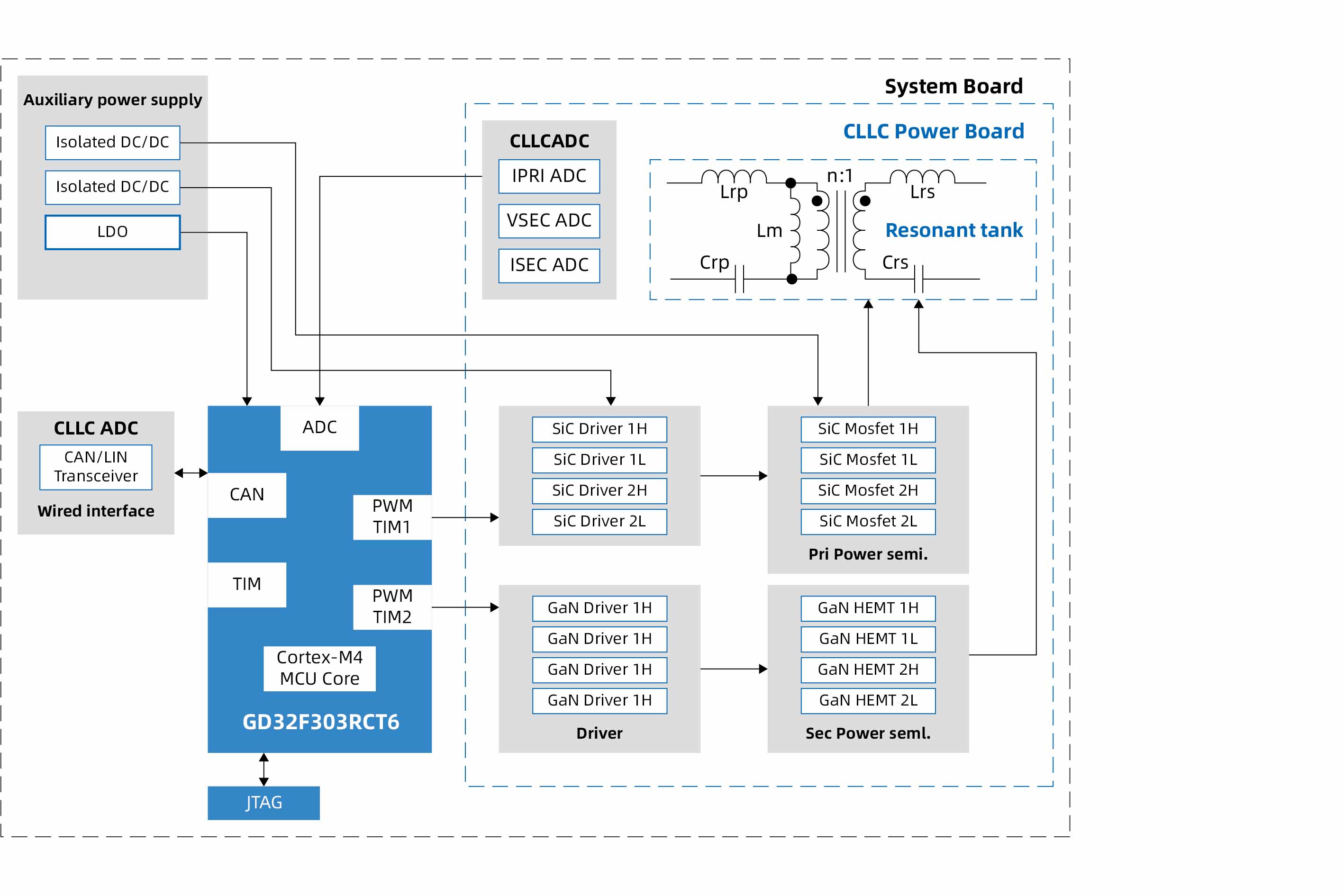

系统软硬件配合框图
系统要害参数规格
