开关电源
计划概述
GD32E503R SMPS PFC+LLC计划由PFC和LLC两部分组成，，，PFC部分使用GD32E230C芯片控制，，，输入220V交流电，，，输出415V直流电压；；LLC部分使用GD32E503R芯片控制，，，输入415V直流电压，，，输出24V直流电压。。该计划提供SWD接口、USART调试口、蜂鸣器及散热电扇等外设资源，，，可实现过压、欠压检测、过流检测和过热检测等多种保�；すπ�。。
PFC全称Power Factor Correction（功率因素校正电路），，，是一种提高电路功率因素的电路，，，常用于100W以上的电器中。。PFC电路可以使电流波形追随电压波形，，，提高电路的有功功率，，，抑制电流谐波。。
LLC谐振电路是一种转换效率较高的DC/DC电路，，，因其电路中包括谐振电感Lr，，，励磁电感Lm协调振电容Cr，，，故而称为LLC电路。。LLC电路可以在全负载规模内实现MOS管等开关器件的软开关，，，降低开关器件的开关消耗，，，提升转换效率，，，常用于百瓦级、千瓦级的电路中。。
计划优势
接纳了有桥PFC+半桥LLC拓扑，，，最大效率抵达500W
强弱电由双MCU脱离控制：
· PFC使用GD32E230C控制，，，输入220V交流电，，，输出415V直流电压
· LLC 使用GD32E503R控制，，，输入415V直流电压，，，输出24V直流电压
GD32E503R接纳SHRTIMER控制LLC MOS管的频率转变，，，控制精度更高
PFC最大效率95.40%，，，最大PF值1.00
LLC最大效率96.04%，，，纹波＜±1.5%
整机最大效率90.85%，，，纹波＜±1.5%
支持SWD/USART调试口，，，设置蜂鸣器及散热电扇等外设资源
具有过压、欠压、过流、过温等保�；すπ�
产品推荐

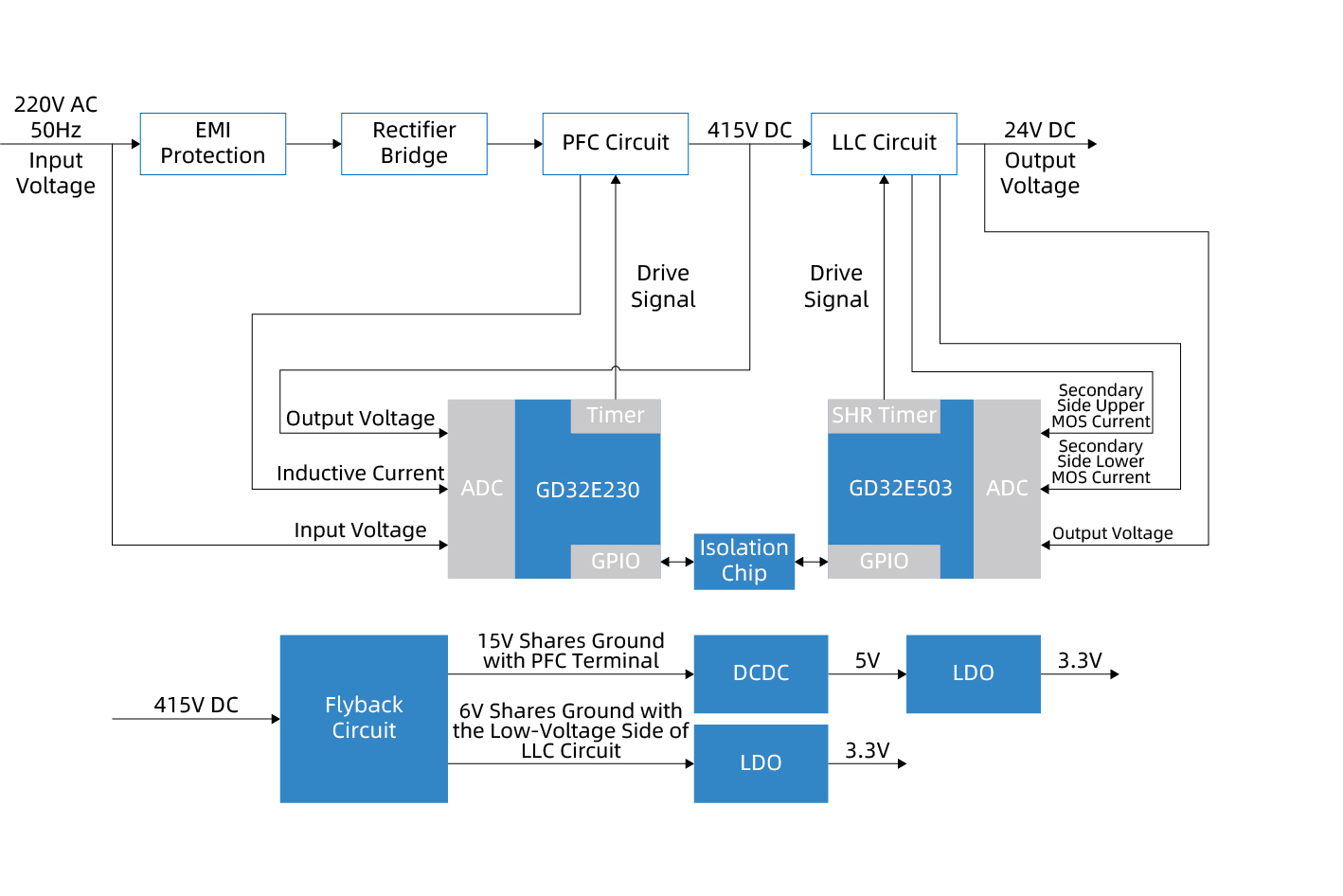

功效框图
